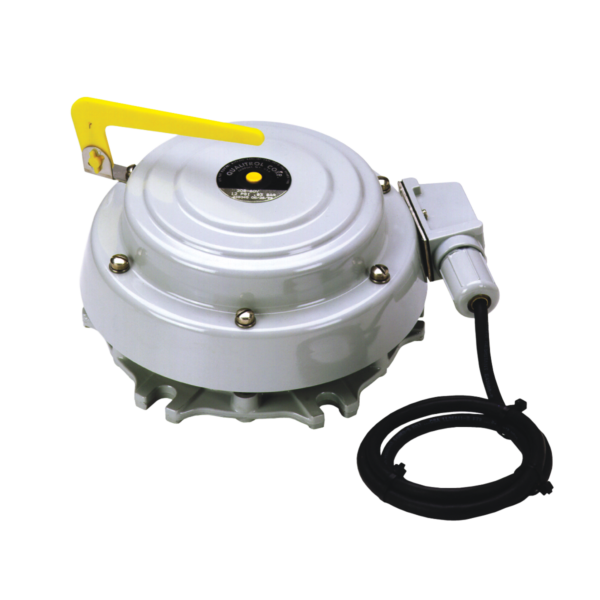

Qualitrol LPRD — Dispositivo de Alívio de Pressão para Transformadores

O dispositivo de alívio de pressão para transformadores Qualitrol LPRD é o equipamento de referência mundial para protecção contra sobrepressão interna em transformadores de potência, comutadores de carga em carga (LTC) e outro equipamento eléctrico de alta tensão com fluido isolante.

Baseado no sistema de duplo vedante patenteado, o LPRD actua de forma instantânea quando a pressão interna atinge o valor de disparo pré-configurado — tipicamente entre 0,28 bar e 1,38 bar (4 a 20 PSI) — e ressela automaticamente após a dissipação da sobrepressão, sem necessidade de intervenção manual. Esta característica elimina o tempo de paragem prolongado associado a dispositivos de resselo manual.

Com mais de 50 anos de experiência em campo e mais de 400 000 unidades instaladas em todo o mundo, o LPRD é o dispositivo mais especificado pelo nome pelos engenheiros de subestações e fabricantes de transformadores a nível global. Está disponível em três configurações de carcaça — modelos 208 (aço zincado), 213 (aço zincado revestido) e 216 (inox 300) — adaptadas a diferentes exigências de durabilidade e resistência à corrosão.

O LPRD é distribuído em Portugal pela JVO Química, com suporte técnico local para selecção, dimensionamento e substituição. Para pedido de cotação ou informação técnica, contacte-nos.

Tecnologia e Princípio de Funcionamento

O Qualitrol LPRD é um dispositivo mecânico passivo — não requer alimentação eléctrica para actuação. Quando a pressão interna do transformador supera o limiar pré-definido (taxa de subida mínima de 0,14 bar/s), o sistema de duplo vedante amplifica a força de abertura, garantindo uma actuação rápida e audível. Após a dissipação da pressão excessiva, o vedante secundário com o sistema de limpeza patenteado (wiper gasket) garante o resselo hermético sem intervenção do operador.

O resselo automático é uma vantagem crítica em instalações remotas e subestações sem presença contínua de pessoal: elimina a paragem forçada do transformador para rearmamento manual e reduz o risco de entrada de humidade ou contaminantes após a actuação.

Modelos e Configurações Disponíveis

O LPRD está disponível em três configurações de carcaça:

Modelo 208 / 213 — Tampa em aço laminado zincado com revestimento cromato e tinta termoendurecível. Configuração standard para a maioria das aplicações em transformadores de distribuição e potência.

Modelo 216 — Tampa em aço inoxidável série 300, indicado para ambientes com elevada agressividade química ou salinidade — instalações costeiras, refinarias e parques eólicos offshore.

Cada modelo pode ser configurado com:

Pressão de taragem entre 0,28 bar e 1,38 bar (4 a 20 PSI), pré-definida em fábrica e certificada;

Até dois comutadores de alarme (SPDT ou DPDT, latching ou momentâneo, alta DC ou ouro baixa corrente) — para integração com sistemas SCADA ou painéis de alarme local;

Semáforo de indicação visual (flag) em diferentes cores e materiais — confirmação visual de actuação sem necessidade de instrumentação adicional;

Escudo direccional, que encaminha o jacto de óleo e gás quente para uma direcção segura, protegendo pessoal e equipamento adjacente — compatível com ligação a tubagem para contenção total do fluido;

Sistema de purga de gás (gas bleed), para instalações abaixo do nível do óleo — permite purgar gases aprisionados na câmara húmida do dispositivo.

Aplicações Industriais Típicas

O LPRD aplica-se em qualquer transformador de potência com fluido isolante líquido, abrangendo:

Subestações de rede e distribuição (até 2500 KVA) — dimensionamento standard: um LPRD por cada 10 000 galões (≈ 37 850 litros) de fluido de refrigeração;

Transformadores de média e grande potência (2500 KVA a acima de 10 000 KVA) — frequentemente com dois ou mais dispositivos para redundância de protecção;

Comutadores de carga em carga (LTC) — a variação de volume interna durante a comutação exige protecção específica;

Transformadores de tracção ferroviária — sujeitos a choques e vibrações que requerem robustez mecânica elevada;

Sistemas móveis e transformadores de subestação provisória.

Em refinarias, plataformas offshore e instalações petroquímicas, a opção de carcaça inox 316 e vedantes em Viton é a especificação mais frequente devido à agressividade dos ambientes e exigências de classificação ATEX periférica.

Instalação e Orientação

O LPRD é montado preferencialmente na posição horizontal (topo do transformador), mas pode ser instalado em posição vertical lateral. Quando montado abaixo do nível do óleo, a pressão hidrostática de coluna deve ser considerada no cálculo do valor de operação efectivo. A folha de instrução IST-053-1 (Qualitrol) especifica o procedimento de teste em campo e as tolerâncias admissíveis.

Vantagens Técnicas Face a Alternativas

A principal alternativa ao LPRD em transformadores mais antigos é a válvula de alívio com resselo manual — que obriga a uma intervenção imediata após cada actuação. O LPRD elimina este requisito, reduz o tempo de paragem não planeado e diminui o custo operacional total (TCO) em instalações com elevada criticidade de continuidade de serviço. A rastreabilidade por número de série nos registos de teste em fábrica facilita a documentação para auditorias IEC e IED.
