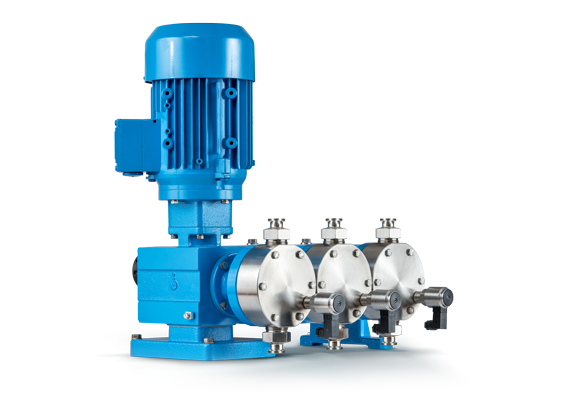

LEWA ecodos — Bomba Doseadora de Membrana com Accionamento Mecânico

Bomba Doseadora de Membrana com Acionamento Mecânico ecodos – LEWA

A bomba doseadora de membrana LEWA ecodos® utiliza accionamento mecânico directo — sem óleo hidráulico no circuito de processo — garantindo que o fluido doseado não pode ser contaminado pela unidade de accionamento. Esta característica torna a ecodos a escolha preferencial em aplicações farmacêuticas, alimentares e em processos onde a pureza do produto é crítica.

Com seis dimensões disponíveis (LEB a LEG), a ecodos cobre caudais de 0,4 a 1.500 l/h por cabeça de bomba e pressões até 20 bar, na gama de baixa pressão. A função multiplex permite combinar várias cabeças numa única unidade de acionamento, possibilitando doseamento de baixa pulsação, mistura por receita e operação sincronizada com sistemas de controlo de processo.

As versões sanitária e higiénica desta bomba doseadora de membrana cumprem as normas ASME-BPE e EHEDG EL Classe I, com materiais conformes FDA e documentados para USP Classe VI. A membrana sandwich de 4 camadas em PTFE é monitorizada em contínuo, assegurando detecção imediata de qualquer anomalia. A JVO Química representa a LEWA em Portugal. Contacte-nos para cotação.

Accionamento Mecânico: Princípio e Vantagens

Ao contrário das bombas doseadoras de diafragma com accionamento hidráulico — como a LEWA ecoflow — a bomba doseadora de membrana ecodos acciona o diafragma mecanicamente através de um sistema de excêntrico e biela, sem óleo hidráulico como meio de transmissão de força, sem óleo hidráulico como meio de transmissão de força. Esta diferença de princípio tem uma consequência directa e determinante: a impossibilidade de contaminação do fluido de processo por óleo, mesmo em caso de falha do diafragma.

Para aplicações farmacêuticas, de biotecnologia e alimentares — onde qualquer contaminação tem consequências regulatórias imediatas — este atributo elimina uma classe inteira de risco operacional. A ecodos é, por isso, a solução LEWA recomendada para doseamento de princípios activos, excipientes, enzimas, vitaminas e outros fluidos de elevada pureza em ambiente GMP.

Membrana Sandwich de 4 Camadas e Sistema de Monitorização

A ecodos utiliza uma membrana sandwich de PTFE com quatro camadas: dois diafragmas de operação, um diafragma de monitorização e um diafragma de segurança resistente à pressão. O sistema de monitorização integrado detecta qualquer desvio do estado da membrana por sinal de pressão, permitindo parar a produção em segurança sem risco de contaminação ou fuga.

O PTFE é resistente a praticamente todos os fluidos industriais, conferindo à ecodos compatibilidade química alargada: ácidos, bases, solventes, emulsões, lamas, detergentes e fluidos viscosos são dosados com a mesma fiabilidade. A unidade de acionamento está selada relativamente à cabeça de bomba, impedindo qualquer contaminação cruzada durante a substituição da cabeça.

Gama de Cabeças de Bomba e Materiais

Aço inoxidável (1.4401/316 ou 1.4435/316L): cabeça standard para aplicações industriais e sanitárias. Pressão até 20 bar, temperatura entre -10 e +80 °C. Disponível com ligações DIN, ANSI, Triclamp ou estéreis. Versão higiénica com superfícies eletroquimicamente polidas Ra < 0,5 µm, certificada CIP/SIP até 150 °C e EHEDG EL Classe I.

Materiais não metálicos (PVC-H, PVDF, PTFE-C): opção económica para aplicações industriais com ácidos e bases. Pressão até 12 bar, temperatura até +80 °C (+60 °C para PVC). PTFE-C certificado para zona Ex 1 (II 2 G).

Polipropileno (PP): versão higiénica de baixo custo para aplicações alimentares de baixa pressão (até 6 bar). CIP compatível, valvas de cerâmica e sedes em PEEK de alta resistência ao desgaste.

Ajuste de Caudal e Integração em Sistemas Automáticos

O caudal da bomba doseadora de membrana ecodos é controlado por dois parâmetros independentes: comprimento de curso (ajuste manual ou eléctrico) e frequência de curso (via variador de frequência ou servomotor). A combinação dos dois permite uma gama de ajuste de 1:50 com reprodutibilidade melhor que ±1%, mesmo a pressões até 20 bar.

A versão com LEWA intellidrive como unidade de acionamento estende a gama de controlo para além de 1:100, com possibilidade de perfis de curso individualizados — útil em processos de enchimento, filtração por retro-lavagem e sincronização com sistemas SCADA. A integração em sistemas de controlo de processo é realizada via sinal 4–20 mA (0–20 mA opcional), com protecção IP55 standard e IP65 disponível, bem como versões antideflagrantes para zona 1.

Aplicações Industriais Típicas

Farmacêutica e biotecnologia: doseamento de princípios cativos, excipientes líquidos e fluidos de fermentação em ambiente GMP; alimentação de extrusoras e sistemas de spray-drying; produção de comprimidos e formas sólidas.

Alimentar e bebidas: doseamento de enzimas, vitaminas, aromas e conservantes; mistura proporcional de componentes líquidos na produção de detergentes e cosméticos; fluidos de alta viscosidade em produção de biocombustíveis.

Química industrial: adição de aditivos (corantes, catalisadores, inibidores) em reactores contínuos; doseamento de ácidos e bases em sistemas de neutralização e tratamento de efluentes; operações de mistura por receita com múltiplas cabeças de bomba.

Comparação com a LEWA ecoflow

A bomba doseadora de membrana ecodos e a LEWA ecoflow são complementares no portfólio LEWA. A ecoflow usa accionamento hidráulico, o que lhe permite cobrir pressões até 1.000 bar e caudais até 19.000 l/h — destinada a aplicações de alta pressão em Oil & Gas, petroquímica e refinação. A ecodos, com accionamento mecânico e pressão máxima de 20 bar, é a escolha correcta quando a ausência de óleo no processo é um requisito não negociável, ou quando o processo opera na gama de baixa pressão e o custo de aquisição é um factor determinante.
