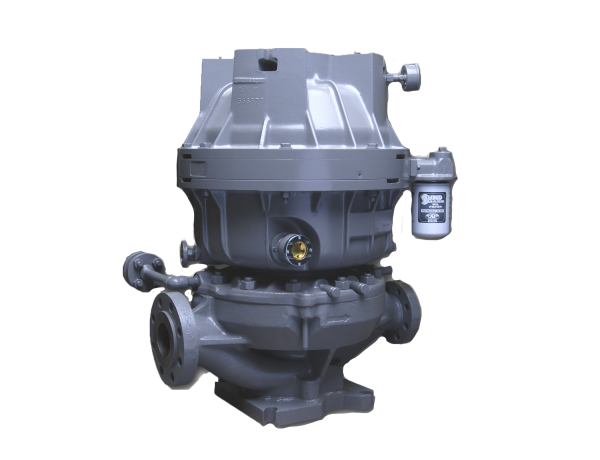

Sundyne LMV-311 - bomba centrífuga API 610 OH6

Sundyne LMV/BMC Bomba Centrífuga OH6 (API610)

A bomba centrífuga Sundyne LMV/BMC é a referência mundial em bombas centrífugas de baixo caudal e alta pressão com caixa de velocidades integralmente acoplada, classificação OH6 segundo ISO 13709/API 610. Concebida para serviços críticos de alta pressão em refinação, Oil & Gas, petroquímica e geração de energia, opera continuamente a velocidades entre 6.000 e 50.000 RPM a partir de um único estágio — eliminando a necessidade de equipamento multi-estágio de maior dimensão e custo.

O design exclusivo de caixa de velocidades integralmente acoplada da Sundyne permite optimizar a eficiência, a forma da curva, o NPSH, a potência no fim de curva e as cargas radiais através de combinações de geometria de rotor, difusor e indutor. O resultado é uma bomba centrífuga API 610 compacta que ocupa apenas 25% do espaço de uma bomba horizontal equivalente, com instalação vertical em linha que poupa espaço valioso em refinarias e plantas petroquímicas.

Em Portugal, a JVO Química representa a Sundyne, assegurando selecção técnica, fornecimento e assistência pós-venda para toda a gama LMV/BMC.

Bomba Centrífuga API 610 OH6: Princípio de Funcionamento

As bombas centrífugas Sundyne API 610 OH6 são projectadas para serviços críticos de alta pressão e baixo caudal em indústrias de hidrocarbonetos, química, petroquímica, geração de energia, produção de gás e processamento especializado. A classificação OH6 segundo a norma ISO 13709/API 610 define especificamente bombas de estágio único com caixa de velocidades integralmente acoplada — uma categoria em que a Sundyne é reconhecida como líder mundial.

O princípio de funcionamento distingue-se das bombas centrífugas convencionais num aspecto fundamental: a caixa de velocidades integrada eleva a velocidade do motor de rede (1.500 ou 3.000 RPM) para velocidades operacionais entre 6.000 e 50.000 RPM. Ao contrário das bombas multi-estágio convencionais, a hidráulica calibrada por computador da Sundyne posiciona o BEP (Best Efficiency Point) no ponto nominal de operação, resultando em eficiência óptima. Um benefício adicional é a redução da potência no fim de curva, permitindo motores de menor dimensão e consequente poupança energética.

Construção e Certificações da Bomba Centrífuga Sundyne LMV/BMC

Do ponto de vista construtivo, a LMV/BMC está disponível nas configurações LMV (montagem vertical em linha) e BMC (montagem em base), ambas de estágio único com rotor em balanço (overhung). A configuração vertical é especificamente concebida para poupar espaço em refinarias, instalações de produção de NGL, plantas petroquímicas e químicas, ocupando apenas 25% do espaço comparativamente a bombas horizontais equivalentes. A bomba é certificada ATEX e permite operação contínua durante 5 anos sem necessidade de revisão geral.

Em termos de materiais, o veio é em AISI 4140 — não exposto ao fluido de processo — e o rotor em 316SS de série, com rolamentos de almofada inclinada (tilting pad) disponíveis para cargas radiais e axiais elevadas. As ligações ao processo são em flange ANSI 600 lb de série, com opção RTJ 900 lb nos modelos 311 e 331. A tecnologia de rotor Barske de baixo NPSH permite instalação em condições de sucção restritivas, frequentes em serviços de injecção de hidrocarbonetos e transferência em refinaria.

Aplicações Industriais da Bomba Centrífuga API 610

As aplicações típicas da bomba centrífuga Sundyne LMV/BMC em contexto industrial incluem injecção de hidrocarbonetos, recirculação de aminas, serviços de hidrogénio, injecção de metanol e glicol, transferência de condensados, serviços de refluxo em coluna e aplicações de alta pressão em química de processo onde a densidade e viscosidade do fluido variam significativamente com a temperatura.

A conformidade com ISO 13709/API 610 11.ª edição garante que cada bomba centrífuga API 610 Sundyne cumpre os requisitos de projecto, construção, ensaios de desempenho e aceitação exigidos pelas principais empresas de Oil & Gas e petroquímica a nível mundial, incluindo os requisitos de documentação para projectos EPC.

Suporte Técnico em Portugal

Em Portugal, a JVO Química actua como representante técnico oficial da Sundyne, disponibilizando engenharia de selecção, análise de ponto de operação, fornecimento de peças originais e suporte técnico para a gama completa de bombas centrífugas LMV/BMC em serviço na indústria nacional.
