O medidor de caudal eletromagnético de inserção FPI Mag da McCrometer — multi-eléctrodo full-profile, precisão ±0,5%, instalação hot-tap sem corte de tubagem. Para água, efluentes e processos industriais em tubagens DN100 a DN3500.

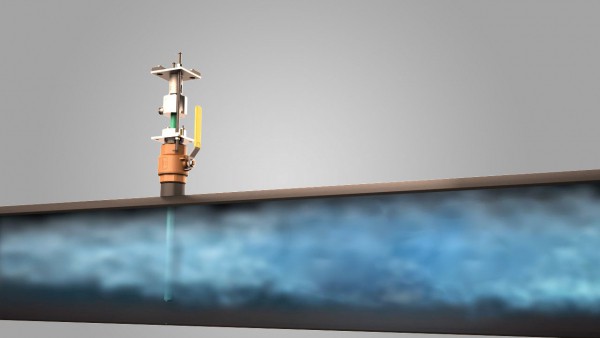

Medidor de Caudal Eletromagnético de Inserção de Perfil Completo
O FPI Mag é um medidor de caudal electromagnético de inserção ideal para quando se pretende instalar um medidor em tubagem existente.
Não é necessário proceder a qualquer corte pois recorrendo ao método de picagem (hot tap), a montagem pode ser feita sob pressão.
O campo electromagnético gerado a partir do tubo de inserção, bem como os eléctrodos distribuídos no seu comprimento, permitem uma aquisição muito fiável do perfil de velocidade e assim a margem de erro situa-se em 0,5%.
O design de inserção do medidor de caudal eletromagnético FPI Mag permite a fácil instalação numa vasta gama de aplicações e tamanhos de tubagens. A instalação por picagem (hot tap) permite inserir o medidor sem interromper o serviço de distribuição de água, o corte de tubagens ou soldagem de flanges.
Os clientes podem economizar mais de 45% na instalação e no custo total de aquisição de um medidor de caudal. O medidor de caudal FPI Mag elimina a necessidade de equipamento pesado e pessoal para suportar a instalação.
O design com vários eletrodos do FPI Mag e o princípio de operação exclusivo fornece precisão inigualável por outros medidores de inserção e rivaliza com o desempenho de medidores magnéticos de orifício completo.
Para aplicações que exigem rigor metrológico em tubagens de grande diâmetro, o FPI Mag é a alternativa ao medidor de caudal eletromagnético de inserção de ponto único com desempenho comprovado em ensaios de terceiros.
Sem peças móveis, não há o que desgastar ou quebrar. O corpo do sensor é feito de aço inoxidável pesado 316 para integridade estrutural máxima. O corpo do sensor é hermeticamente vedado e protegido pelo revestimento de epóxi fundido 3M certificado pela NSF.
sobre o medidor de caudal eletromagnético de inserção multiponto FPI Mag
O que é o FPI Mag e como se distingue de um caudalímetro eletromagnético convencional?
O FPI Mag (Full Profile Insertion Magnetic) é um caudalímetro eletromagnético multiponto de inserção, ou seja, mede o perfil de velocidade em múltiplos pontos ao longo do diâmetro da tubagem, em vez de uma leitura pontual. Esta abordagem multiponto compensa as assimetrias de escoamento que afetam os medidores de inserção de ponto único, resultando numa precisão comparável à de um medidor eletromagnético em linha — mas sem necessidade de cortar a tubagem nem de instalar troços retos extensos a montante e a jusante. Para tubagens de grande diâmetro, a diferença de custo de instalação é significativa.
É possível instalar o FPI Mag numa tubagem em serviço sem interromper o processo?
Sim. O FPI Mag foi concebido para instalação por hot tap, ou seja, a inserção do sensor é feita com a tubagem pressurizada e o processo em funcionamento. O método de inserção recorre a um sistema de selagem junto à válvula de hot tap, permitindo retrair e reinserir o sensor sem despressurização. Esta característica é determinante em instalações onde paragens de processo têm custo elevado, como redes de abastecimento de água, sistemas de arrefecimento industrial ou linhas de produção contínua.
Para que gama de diâmetros é recomendado o FPI Mag?
O FPI Mag é especialmente vantajoso em diâmetros a partir de DN200, onde o custo de um caudalímetro eletromagnético — incluindo o troço de tubagem, a obra civil e a paragem de processo — se torna muito superior à instalação por inserção. A tecnologia de leitura multiponto mantém a precisão mesmo em grandes diâmetros (DN300 a DN3000+), que são a zona onde os medidores de inserção de ponto único perdem exatidão por subamostragem do perfil de escoamento.
Que fluidos pode medir o FPI Mag?
O FPI Mag mede fluidos condutores com condutividade mínima tipicamente de 5 µS/cm. As aplicações mais comuns para este medidor de caudal eletromagnético de inserção incluem água potável, água industrial, águas residuais, efluentes industriais e fluidos de processo aquosos. Não é adequado para hidrocarbonetos, gases ou fluidos com condutividade inferior ao limiar mínimo. A certificação CE facilita a sua utilização em projetos europeus sujeitos a diretivas de equipamentos sob pressão e metrologia.
O FPI Mag pode funcionar com alimentação por bateria em locais sem acesso a energia elétrica?
Sim. O FPI Mag está disponível em versões com alimentação por bateria e por painel solar, concebidas especificamente para instalações remotas sem acesso a rede elétrica. Esta opção é frequentemente utilizada em redes de adução, furos de captação, estações elevatórias isoladas e pontos de medição em redes de rega industrial onde a cablagem de alimentação seria tecnicamente inviável ou economicamente desproporcionada.
