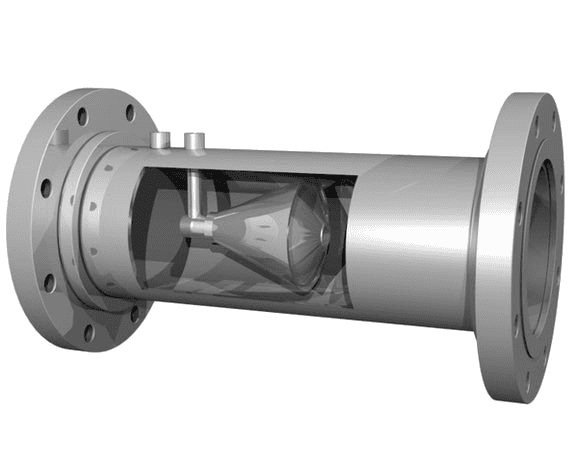

Medidor de Caudal Diferencial McCrometer V-Cone

O medidor de caudal diferencial McCrometer V-Cone é um caudalímetro de pressão diferencial de concepção avançada, com cone centralizado na tubagem que actua simultaneamente como elemento de medição e condicionador de caudal. A tecnologia V-Cone oferece precisão repetível de ±0,5% sobre a gama de caudal padrão, mesmo em condições de turbulência elevada, com uma relação de turndown até 40:1.

A principal vantagem operacional face a outros medidores de caudal diferenciais é a eliminação da necessidade de troços retos de tubagem — a instalação requer apenas 0 a 2 diâmetros a montante, em comparação com os 20 a 30 diâmetros exigidos por outros tipos de medidores — tornando-o ideal para retrofitting em instalações existentes com espaço reduzido. Sem peças móveis, o V-Cone apresenta custos de manutenção mínimos e vida útil prolongada em ambientes agressivos.

Em Portugal, a JVO Química representa a McCrometer, assegurando selecção técnica, fornecimento e suporte para toda a gama V-Cone em aplicações industriais, Oil & Gas e serviços de vapor.

Medidor de Caudal Diferencial V-Cone: Tecnologia e Princípio de Operação

O medidor de caudal diferencial McCrometer V-Cone baseia-se no teorema de Bernoulli para a conservação de energia em escoamento em tubagem fechada. O cone centralizado interage com o fluido em movimento, remodelando o perfil de velocidade e criando uma zona de baixa pressão imediatamente a jusante. A diferença entre a pressão estática a montante e a pressão reduzida a jusante do cone é medida através de dois pontos de tomada de pressão, convertendo o diferencial em caudal com precisão de ±0,5%.

Ao contrário dos medidores de orifício convencionais, o V-Cone actua como o seu próprio condicionador de caudal, condicionando e homogeneizando completamente o escoamento antes da medição. Este princípio elimina a necessidade de troços retos de tubagem a montante e a jusante, reduzindo os requisitos de instalação a 0–2 diâmetros em comparação com os 20–30 diâmetros exigidos por outros medidores diferenciais.

Características Técnicas do Caudalímetro V-Cone

O caudalímetro diferencial V-Cone está disponível em dimensões de linha de 0,5" a 120" ou superiores, com extremidades flangeadas, roscadas, hub ou soldadas. Os materiais de construção padrão incluem aço inoxidável 304 e 316, duplex e aço carbono, com opções exóticas como Hastelloy C-276, 6MO e revestimentos internos em Inconel para fluidos altamente corrosivos. Os protocolos de comunicação suportados incluem HART, Modbus, Profibus e Fieldbus.

A relação de turndown até 40:1 permite manter a precisão de medição numa gama ampla de caudais variáveis, sem perda de desempenho nas extremidades da curva. A perda de pressão permanente é significativamente inferior à dos medidores de orifício, reduzindo os custos de bombagem ao longo do ciclo de vida da instalação. O medidor é testado e calibrado para a aplicação específica do cliente segundo a norma de construção ASME B31.3 e ensaiado em instalação registada API MPMS Capítulo 22.2.

Aplicações Industriais do Medidor de Caudal V-Cone

O medidor de caudal McCrometer V-Cone é aplicado em serviços de Oil & Gas — incluindo gas lift para recuperação melhorada de petróleo (EOR), medição de gás húmido e condensados —, medição de vapor para contabilização energética em caldeiras e redes de vapor industrial, hidrocracking e outros processos de refinação em alta pressão, e medição de fluidos corrosivos em química de processo como ácido clorídrico e outros reagentes agressivos onde os materiais exóticos são determinantes.

A versatilidade do V-Cone estende-se também à medição de hidrogénio em processos de produção de hidrogénio verde, onde a baixa densidade do gás e as velocidades de escoamento elevadas exigem um medidor de caudal diferencial capaz de manter precisão em números de Reynolds muito variáveis.

Retrofitting e Vantagens de Instalação

O V-Cone é a escolha preferencial para substituição de medidores de orifício e caudalímetros electromagnéticos em instalações existentes onde não existe espaço para troços retos de tubagem. Pode ser instalado directamente após um cotovelo sem impacto significativo na precisão de medição, e o seu design mecânico sem peças móveis elimina problemas de interferência electromagnética freqüentes em ambientes com variadores de frequência (VFDs).

Em Portugal, a JVO Química representa a McCrometer, disponibilizando engenharia de selecção, análise de aplicação e suporte técnico local para o medidor de caudal V-Cone e restante gama McCrometer em serviço na indústria nacional.
