A falha do isolamento do estator é a principal causa de avaria forçada em geradores, representando 63% das falhas segundo dados da seguradora Allianz (Inquérito 1996–1999, VDE Colloquium 2001). Em motores de média tensão industriais, os custos associados a uma paragem não planeada — substituição de enrolamentos, perda de produção, intervenção de emergência — são invariavelmente superiores ao custo de um programa estruturado de monitorização da condição dos equipamentos.

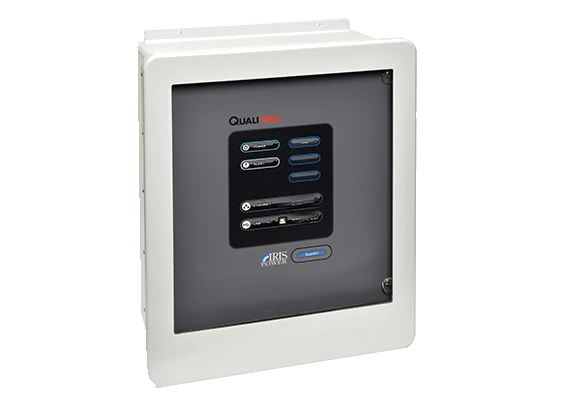

O IRIS Power PDTracII 4208 foi concebido precisamente para este contexto: proporcionar ao operador informação contínua e objectiva sobre o estado do isolamento sem exigir a paragem da máquina, permitindo planear intervenções de manutenção com base na condição real do equipamento e não em intervalos de tempo fixos.
Como Funciona a Monitorização Contínua de Descargas Parciais
Os condensadores de mica epoxy (EMC) de 80 pF são instalados nos terminais de cada fase da máquina — tipicamente um condensador por fase para motores com mais de 30 m de cabo, dois por fase para geradores. Estes sensores actuam como filtros passa-alto com frequência de corte a 40 MHz, eliminando o ruído da rede eléctrica e deixando passar apenas os impulsos de alta frequência característicos das descargas parciais.
O PDTracII recolhe e processa estes impulsos de forma autónoma, classificando-os por forma de onda para separar as descargas parciais originadas no enrolamento das perturbações provenientes do sistema de potência externo. Os resultados são armazenados em três gamas de sensibilidade — definida pelo utilizador, automática e de alerta — e o histórico é mantido localmente durante até 24 meses.
Integração com Sistemas de Controlo e Gestão de Activos
O PDTracII opera de forma autónoma sem necessidade de supervisão permanente. Quando os níveis de descarga parcial ultrapassam os limiares configurados, o instrumento activa um relé de alerta e envia notificação via Modbus TCP/IP para o sistema de supervisão da instalação. As seis saídas analógicas de 4–20 mA permitem a integração directa com sistemas DCS, SCADA ou plataformas de gestão de activos (EAM/CMMS), disponibilizando os valores de +Qm e –Qm por fase em tempo real.
Para instalações com múltiplas máquinas monitorizadas, os dados de todos os instrumentos PDTracII podem ser centralizados através de rede Ethernet, com descarga automática para o software PDView e visualização consolidada das tendências de condição.
Diagnóstico com Base numa Base de Dados Global
Um dos pontos mais diferenciadores do ecossistema IRIS Power é a disponibilidade das tabelas de severidade de descargas parciais, compiladas a partir de mais de 550 000 ensaios em motores e geradores de diversas marcas, tensões e configurações. O software PDView compara automaticamente os resultados do equipamento monitorizado com os de máquinas similares desta base de dados, fornecendo uma avaliação objectiva do índice de saúde relativo do isolamento.
Esta referência externa elimina a subjectividade na interpretação dos dados e permite comunicar o estado do equipamento à gestão de forma clara e fundamentada — fundamental em contextos como refinação, geração de energia ou farmacêutica, onde as decisões de manutenção têm impacto directo na disponibilidade e na conformidade regulatória.
Versão para Zonas Perigosas (ATEX/IECEx)
O PDTracII está disponível numa versão com caixa em aço inoxidável IP66 certificada para zonas perigosas de acordo com a Directiva ATEX (II 3G Ex nA nC IIC T5 Gc), IECEx e INMETRO. Esta configuração é especificamente adequada para aplicações em refinarias, terminais petroquímicos, instalações de gás natural liquefeito (GNL) e qualquer área classificada como Zona 2, onde a presença de gases inflamáveis é possível mas não provável em condições normais de operação.
