Bomba Centrífuga Vertical em metal GVSO – Rheinhuette
Bomba centrífuga vertical em metal GVSO da Rheinhuette — fluidos extremos até 600°C, caudal até 4.000 m³/h, enxofre líquido, sais fundidos, ácidos concentrados. ISO 5199.
Sobre…

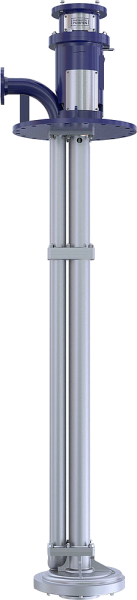

A bomba centrífuga vertical metálica GVSO da Rheinhütte Pumpen é a solução de referência para o bombeamento de fluidos extremamente agressivos, a alta temperatura e em condições de processo severas que excedem os limites de qualquer bomba horizontal convencional. Com mais de 60 anos de historial comprovado em serviço com enxofre líquido e mais de 40 anos em aplicações de sais fundidos para energia solar concentrada, a GVSO estabeleceu-se como a bomba de eleição para os processos mais exigentes da indústria química e petroquímica mundial.
A sua concepção vertical — com o conjunto motriz acima do nível do fluido e o corpo da bomba submerso no tanque de processo — elimina os problemas de NPSH, vedação e calor radiante que afectam as bombas horizontais em aplicações com fluidos a alta temperatura ou com tensão de vapor elevada. Com 28 dimensões básicas e possibilidade de configuração mono ou multi-estágio, a GVSO cobre caudais até 4.000 m³/h, alturas manométricas até 150 m e profundidades de imersão até 17,5 m.
Especificações Técnicas
| Normas | ISO 5199, ISO 13709 / API 610 (Tipo VS4) |
| Tipo | Vertical, simples ou multi-estágio |
| Caudal máximo | 4.000 m³/h |
| Altura manométrica máxima | 150 m (320 m em configuração multi-estágio especial) |
| Temperatura do fluido | -40 °C a +600 °C |
| Temperatura ambiente | -20 °C a +60 °C |
| Pressão nominal | até 40 bar |
| Dimensões (DN) | DN 40 — DN 450 |
| Profundidade de imersão | 0,5 m a 17,5 m (com rolamentos intermédios) |
| Número de dimensões base | 28 (simples e multi-estágio) |
| Impulsor | Fechado (standard) ou aberto (sob consulta) |
| Rolamentos de manga | Lubrificados pelo fluido bombeado ou lubrificação externa |
| Instalação | Placa de base para tanque ou estrutura metálica |
